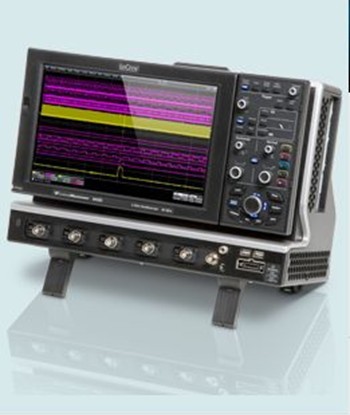

WaveRunner 6 Zi 提供多的串行數據分析工具。WaveRunner 6 Zi擁有超過17種觸發、解碼和一致性解決方案，它可以通過特有的強大的可視化、自動化的工具來定位問題。該特有的測量工具箱稱為ProtoSync，它將示波器的視圖和數據鏈接層的視圖結合同步解碼顯示在一臺儀器上。

WaveRunner 6 Zi 系列示波器具一個有原始信號通路，該通路提供了無與倫比的低噪聲的信號保真度。通過大型補償和時基延時調整，該性能得以增強，使得對簡單信號和放大器性能的評估以及對信號特征的垂直水平縮放功能變得更加強大。

相比其它可供選擇的8-bit示波器，專門針對醫療、汽車、電源和機電市場設計的WaveRunner具有更高的解析度和測量精度。傳統的示波器均使用8-bit ADCs來數字化數據，對于很多既要觀察大信號又要觀察小信號的應用來說，這是遠遠不夠的。低噪聲高解析度的12-bit ADC架構改善了測量精度并提供更加清晰的波形。

導航和觀察的新方法

前置面板上的WavePilot控制區域?yàn)楣鈽?biāo)、解碼、波形掃描、歷史、LabNotebook分別提供了獨立的按鈕，使得控制更加便捷。

WavePilot區域中間的超級旋鈕是一個操縱桿形的旋鈕，它可以方便地在表格、縮放和定位波形間切換，快速地記錄并對您的設置進行注釋。

只用滑動顯示屏左側的按鈕并向上旋轉90°，顯示器就會自動地從橫屏模式切換至豎屏模式。顯示器還可以在軸心方向上下轉動，調整顯示角度。

強大的觸發組合，包括高帶寬的邊沿觸發和10種不同的SMART觸發：4級級聯觸發、測量觸發和觸發掃描全都是標準觸發，可以使您快速定位問題，并集中精力在問題的原因上。測量觸發提供了一個強大的選項，可在已驗證的高解析度的測量基礎上驗證一個觸發事件。高速串行觸發使得對于高達3 Gb/s長80-bits的串行樣本進行觸發成為可能。還提供了全功能的串行觸發(I2C、SPI、UART、RS-232、音頻(I2S、LJ、RJ、TDM)、CAN、LIN、FlexRay、MIL-STD-1553、SATA、PCIe、8b/10b、USB2 以及其它)。

旋轉顯示

對于任意信號來說，12.1” 高清WXGA寬屏顯示器的設計都可提供好的顯示效果

對于觀察長記錄的變化的信號并對結果進行縮放滾動來講，寬屏是理想的設計。

當觀察數字信號、抖動歸咎、眼圖和頻率plot時，可以將屏幕旋轉90°來優化顯示效果。此時屏幕圖像會自動調整顯示。向上或向下傾斜顯示器，來避免反光和強光的干擾。
